Авиационные резьбовые калибры
Калибры для усиленных резьб, применяемых в авиационной, оборонной и космической технике. Усиленный профиль с увеличенным радиусом впадины снижает концентрацию напряжений и повышает усталостную прочность.

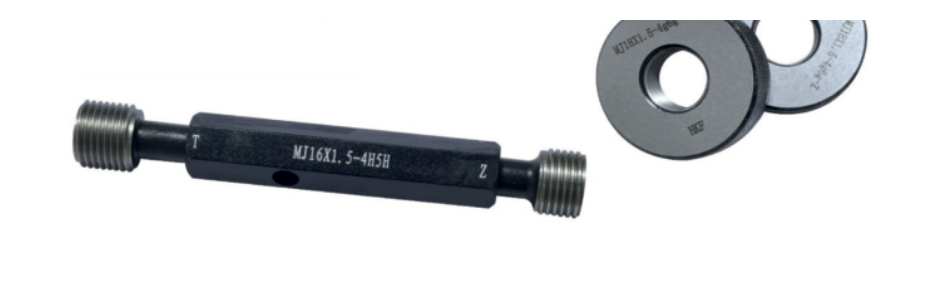

MJ — международный авиационный стандарт (P17)
- Стандарт: QJ 2761-95, HB 4235-89.
- Тип: пробки и кольца, ПР и НЕ и другие.
- Пример: MJ16×1,5–4H5H, MJ18×1,5–4g6g.
- Диапазон диаметров: от 1мм до 400 мм.
- Допуски: 4H, 4H5H, 4G6G, 5G, 5G6G, 5H, 5H6H (наружная); 4h, 4h5h 4g6g, 4h6h, 5h, 5h6h, 5g6g, 6e, 6f, 7g6g (внутренняя).

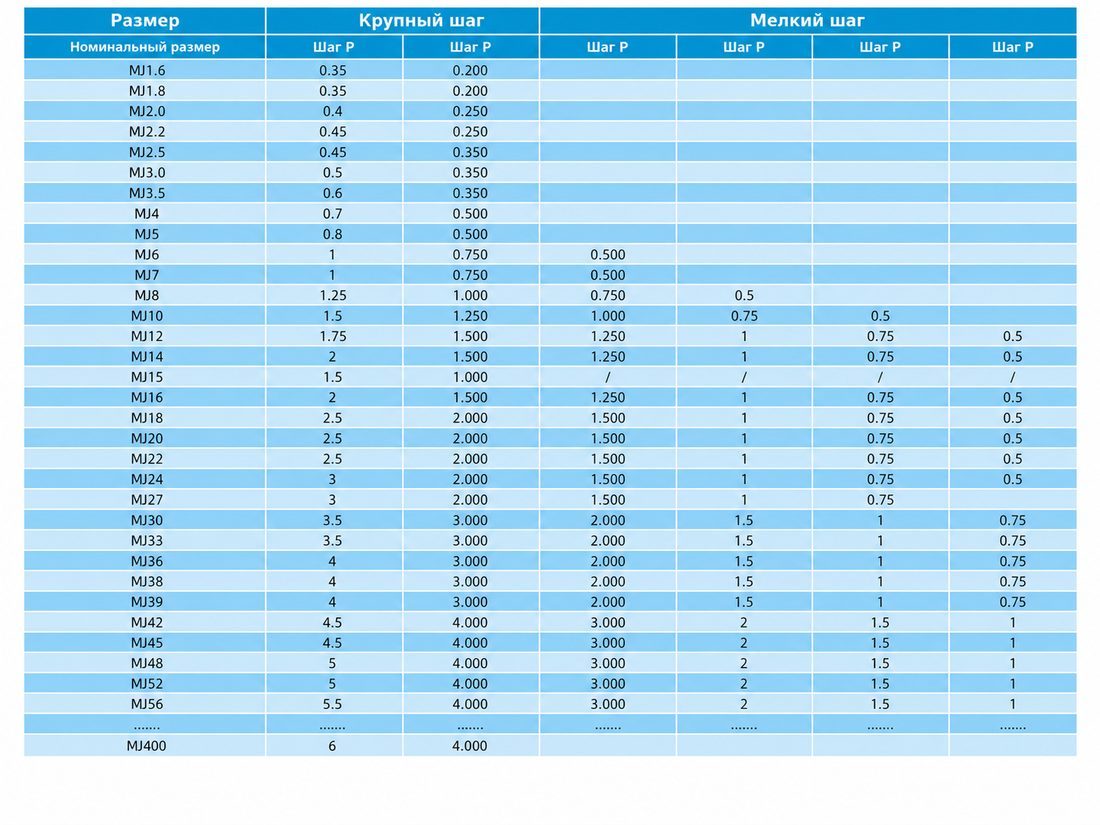

| Номинальный размер | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Класс точности |
|---|---|---|---|---|---|---|---|
| MJ1.6 | 0,35 | 0,200 | 4H, 4H5H, 4G6G, 5G, 5G6G, 5H, 5H6H; 4h, 4h5h, 4g6g, 4h6h, 5h, 5h6h, 5g6g, 6e, 6f, 7g6g | ||||
| MJ1.8 | 0,35 | 0,200 | |||||
| MJ2.0 | 0,4 | 0,250 | |||||
| MJ2.2 | 0,45 | 0,250 | |||||
| MJ2.5 | 0,45 | 0,350 | |||||
| MJ3.0 | 0,5 | 0,350 | |||||
| MJ3.5 | 0,6 | 0,350 | |||||
| MJ4 | 0,7 | 0,500 | |||||
| MJ5 | 0,8 | 0,500 | |||||
| MJ6 | 1 | 0,750 | 0,500 | ||||
| MJ7 | 1 | 0,750 | 0,500 | ||||
| MJ8 | 1,25 | 1,000 | 0,750 | 0,5 | |||
| MJ10 | 1,5 | 1,250 | 1,000 | 0,75 | 0,5 | ||
| MJ12 | 1,75 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| MJ14 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| MJ15 | 1,5 | 1,000 | / | / | / | / | |
| MJ16 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| MJ18 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MJ20 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MJ22 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MJ24 | 3 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MJ27 | 3 | 2,000 | 1,500 | 1 | 0,75 | ||
| MJ30 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MJ33 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MJ36 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MJ38 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MJ39 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MJ42 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MJ45 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MJ48 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MJ52 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MJ56 | 5,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| ...... | ...... | ...... | ...... | ...... | ...... | ...... | |
| MJ400 | 6 | 4,000 |

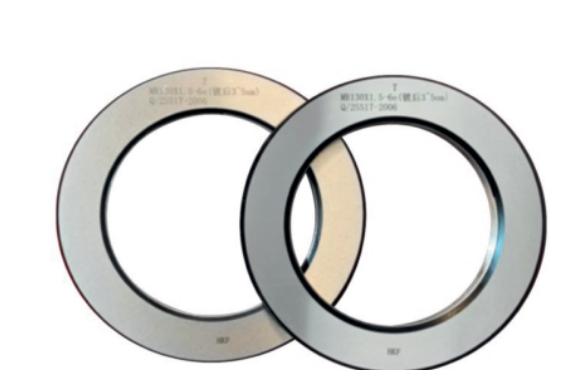

MR — российский авиационный стандарт
- Стандарт: ОСТ 1 00105-83, ГОСТ 24997-2004, ТУ
- Тип: пробки и кольца, ПР и НЕ и другие.
- Пример: MR10×1,5–6g
- Диапазон диаметров: от 1мм до 400 мм.
- Российский аналог MJ, применяется в отечественной авиатехнике и оборонной промышленности.
- Допуски: 4H, 4H5H, 5G, 5H, 5H6H, 6G, 6H, 7G, 7H, 8H (наружная); 3h, 4h, 4h5h 4g6g, 4h6h, 5h, 5h6h, 5g6g, 6e, 6f, 6g, 6h, 7g6g, 7h6h, 8g, 8h, 3e, 3e4d (внутренняя).

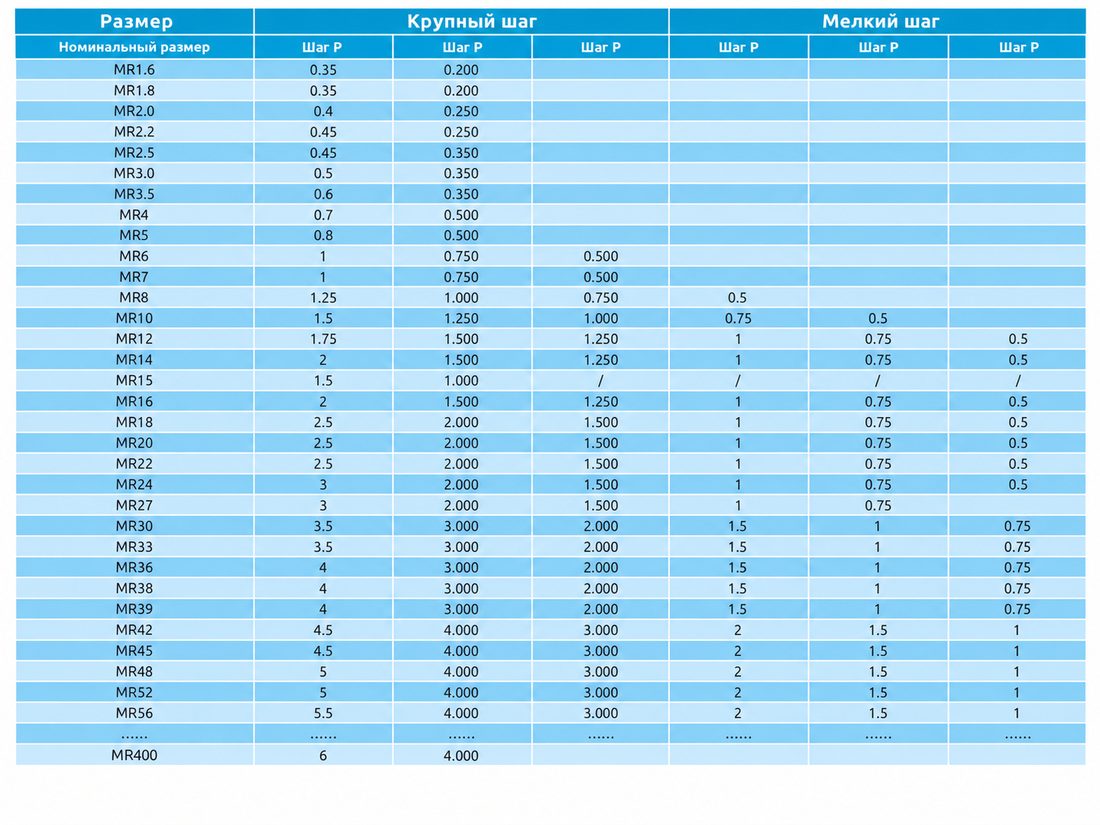

| Номинальный размер | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Класс точности |
|---|---|---|---|---|---|---|---|
| MR1.6 | 0,35 | 0,200 | 4H, 4H5H, 5G, 5H, 5H6H, 6G, 6H, 7G, 7H, 8H; 3h, 4h, 4h5h, 4g6g, 4h6h, 5h, 5h6h, 5g6g, 6e, 6f, 6g, 6h, 7g6g, 7h6h, 8g, 8h, 3e, 3e4d | ||||
| MR1.8 | 0,35 | 0,200 | |||||
| MR2.0 | 0,4 | 0,250 | |||||
| MR2.2 | 0,45 | 0,250 | |||||
| MR2.5 | 0,45 | 0,350 | |||||
| MR3.0 | 0,5 | 0,350 | |||||
| MR3.5 | 0,6 | 0,350 | |||||
| MR4 | 0,7 | 0,500 | |||||
| MR5 | 0,8 | 0,500 | |||||
| MR6 | 1 | 0,750 | 0,500 | ||||
| MR7 | 1 | 0,750 | 0,500 | ||||
| MR8 | 1,25 | 1,000 | 0,750 | 0,5 | |||
| MR10 | 1,5 | 1,250 | 1,000 | 0,75 | 0,5 | ||
| MR12 | 1,75 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| MR14 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| MR15 | 1,5 | 1,000 | / | / | / | / | |
| MR16 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| MR18 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MR20 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MR22 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MR24 | 3 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| MR27 | 3 | 2,000 | 1,500 | 1 | 0,75 | ||
| MR30 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MR33 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MR36 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MR38 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MR39 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| MR42 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MR45 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MR48 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MR52 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| MR56 | 5,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| ...... | ...... | ...... | ...... | ...... | ...... | ...... | |
| MR400 | 6 | 4,000 |

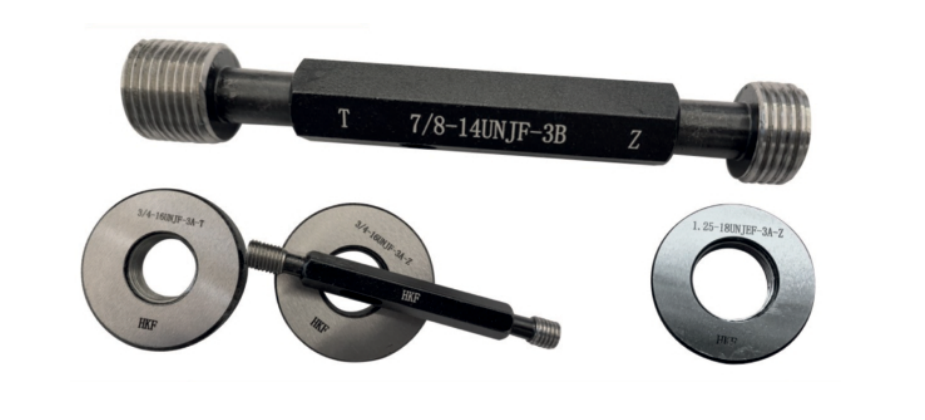

UNJ / UNJF / UNJEF — американский авиационный стандарт (P19)
- Стандарт: ANSI B1.2-83, MIL-S-8879.
- Тип: пробки и кольца, ПР и НЕ и другие.
- Примеры: 3/4-16 UNJF-3A, 7/8-14 UNJF-3B, 1.25-18 UNJEF-3A.
- Классы точности: 2A, 3A (наружная), 2B, 3B (внутренняя).
- Виды: UNJ (крупный шаг), UNJF (мелкий), UNJEF (весьма мелкий).

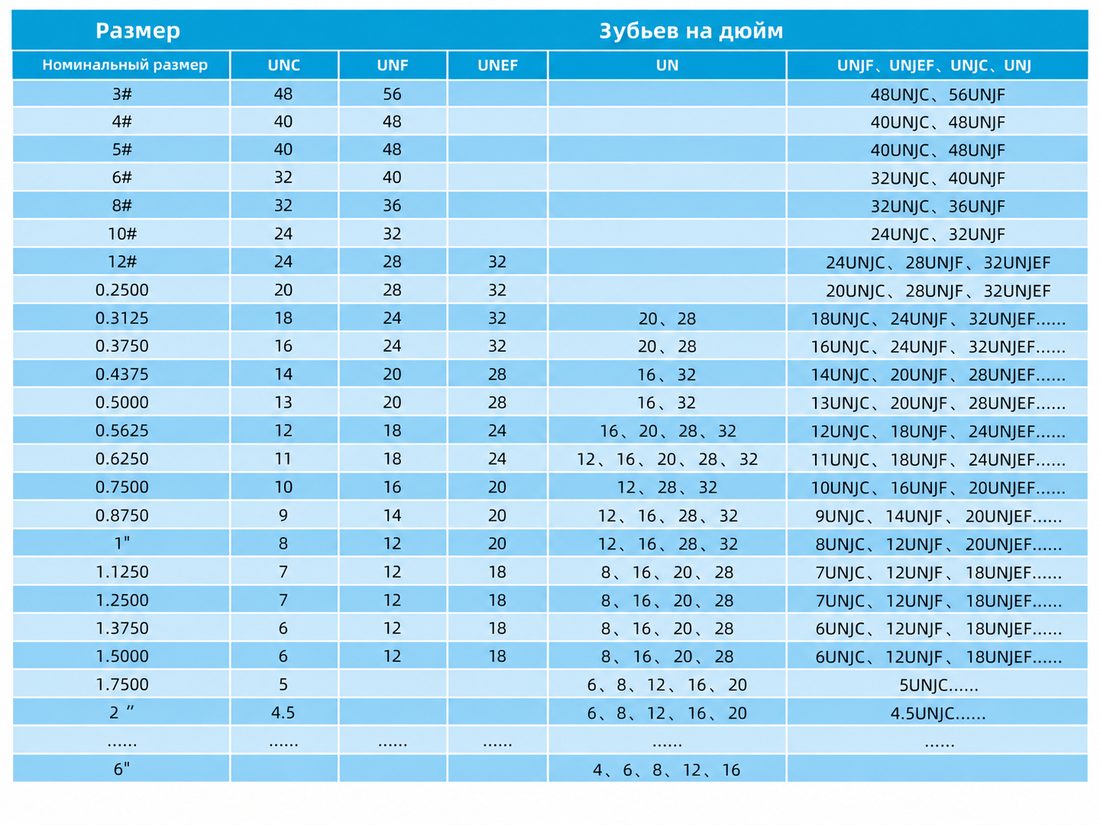

| Номинальный размер | UNC | UNF | UNEF | UN | UNJF, UNJEF, UNJC, UNJ | Класс точности |
|---|---|---|---|---|---|---|
| 3# | 48 | 56 | 48UNJC, 56UNJF | 2A, 3A; 2B, 3B | ||
| 4# | 40 | 48 | 40UNJC, 48UNJF | |||
| 5# | 40 | 48 | 40UNJC, 48UNJF | |||
| 6# | 32 | 40 | 32UNJC, 40UNJF | |||
| 8# | 32 | 36 | 32UNJC, 36UNJF | |||
| 10# | 24 | 32 | 24UNJC, 32UNJF | |||
| 12# | 24 | 28 | 32 | 24UNJC, 28UNJF, 32UNJEF | ||
| 0,2500 | 20 | 28 | 32 | 20UNJC, 28UNJF, 32UNJEF | ||
| 0,3125 | 18 | 24 | 32 | 20, 28 | 18UNJC, 24UNJF, 32UNJEF…... | |
| 0,3750 | 16 | 24 | 32 | 20, 28 | 16UNJC, 24UNJF, 32UNJEF…... | |
| 0,4375 | 14 | 20 | 28 | 16, 32 | 14UNJC, 20UNJF, 28UNJEF…... | |
| 0,5000 | 13 | 20 | 28 | 16, 32 | 13UNJC, 20UNJF, 28UNJEF…... | |
| 0,5625 | 12 | 18 | 24 | 16, 20, 28, 32 | 12UNJC, 18UNJF, 24UNJEF…... | |
| 0,6250 | 11 | 18 | 24 | 12, 16, 20, 28, 32 | 11UNJC, 18UNJF, 24UNJEF…... | |
| 0,7500 | 10 | 16 | 20 | 12, 28, 32 | 10UNJC, 16UNJF, 20UNJEF…... | |
| 0,8750 | 9 | 14 | 20 | 12, 16, 28, 32 | 9UNJC, 14UNJF, 20UNJEF…... | |
| 1" | 8 | 12 | 20 | 12, 16, 28, 32 | 8UNJC, 12UNJF, 20UNJEF…... | |
| 1,1250 | 7 | 12 | 18 | 8, 16, 20, 28 | 7UNJC, 12UNJF, 18UNJEF…... | |
| 1,2500 | 7 | 12 | 18 | 8, 16, 20, 28 | 7UNJC, 12UNJF, 18UNJEF…… | |
| 1,3750 | 6 | 12 | 18 | 8, 16, 20, 28 | 6UNJC, 12UNJF, 18UNJEF…... | |
| 1,5000 | 6 | 12 | 18 | 8, 16, 20, 28 | 6UNJC, 12UNJF, 18UNJEF…... | |
| 1,7500 | 5 | 6, 8, 12, 16, 20 | 5UNJC…... | |||
| 2" | 4,5 | 6, 8, 12, 16, 20 | 4.5UNJC…... | |||
| 6" | 4, 6, 8, 12, 16 |
