Метрические резьбовые калибры
Пробки и кольца для метрической резьбы (М) — самый массовый сегмент: болты, гайки, крепёж, машиностроение.

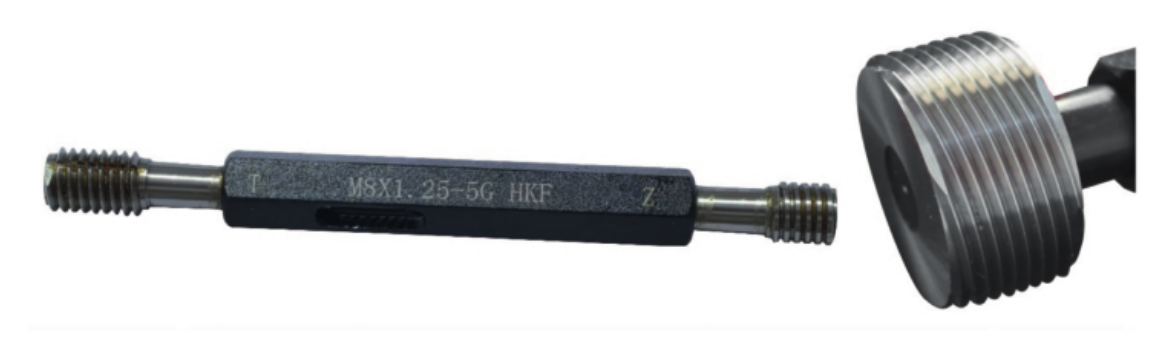

Калибры-пробки
- Стандарт: ГОСТ 17756–17762, GB/T 3934–2003.
- Тип: Тип: ПР и НЕ и другие.
- Диапазон диаметров: от 1,0 до 400 мм.
- Допуски: 4H5H, 5H, 5H6H, 6H, 7H, 8H, 6G, 7G.

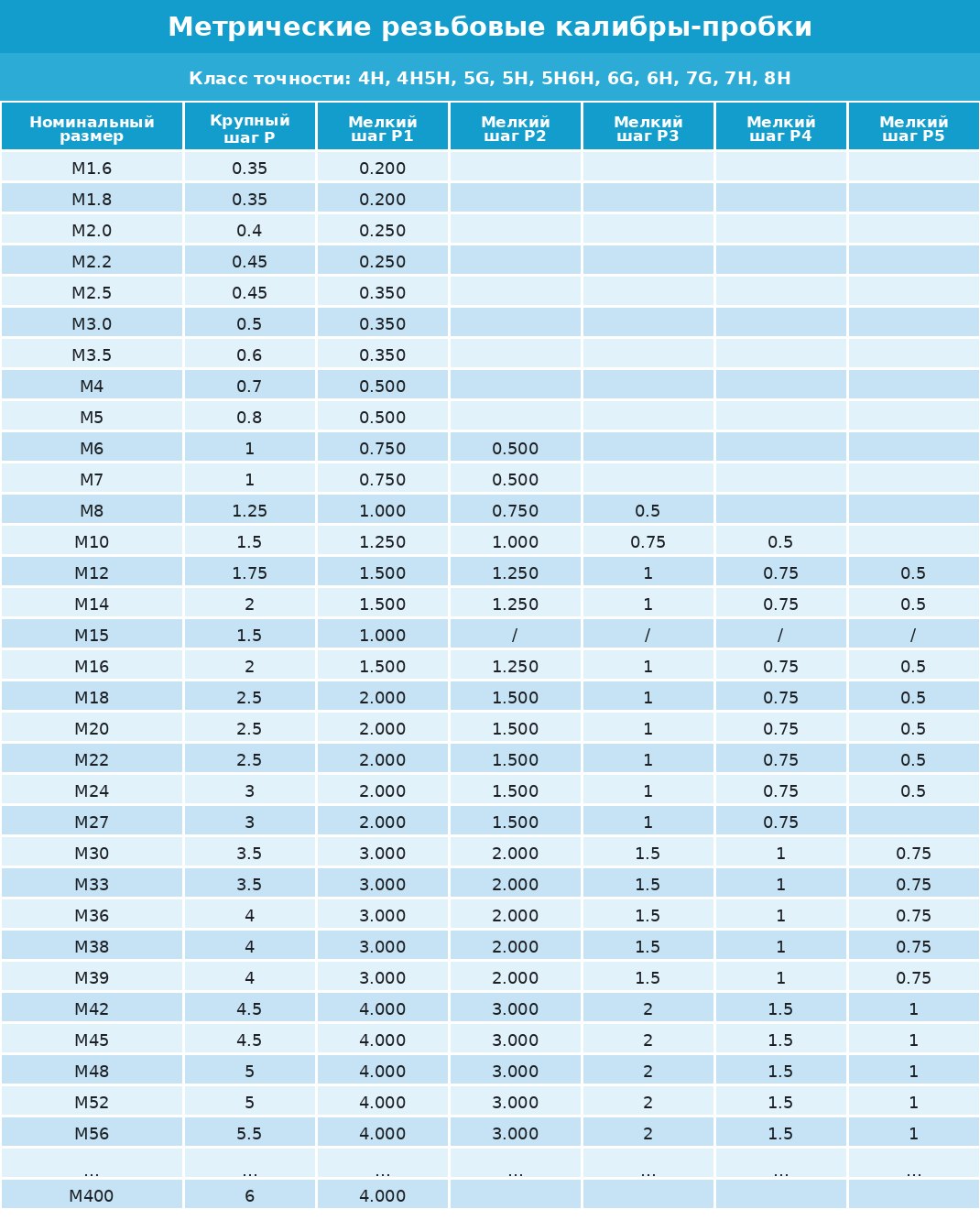

| Номинальный размер | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Класс точности |
|---|---|---|---|---|---|---|---|
| M1.6 | 0,35 | 0,200 | 4H, 4H5H, 5G, 5H, 5H6H, 6G, 6H, 7G, 7H, 8H | ||||
| M1.8 | 0,35 | 0,200 | |||||
| M2.0 | 0,4 | 0,250 | |||||
| M2.2 | 0,45 | 0,250 | |||||
| M2.5 | 0,45 | 0,350 | |||||
| M3.0 | 0,5 | 0,350 | |||||
| M3.5 | 0,6 | 0,350 | |||||
| M4 | 0,7 | 0,500 | |||||
| M5 | 0,8 | 0,500 | |||||
| M6 | 1 | 0,750 | 0,500 | ||||
| M7 | 1 | 0,750 | 0,500 | ||||
| M8 | 1,25 | 1,000 | 0,750 | 0,5 | |||
| M10 | 1,5 | 1,250 | 1,000 | 0,75 | 0,5 | ||
| M12 | 1,75 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| M14 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| M15 | 1,5 | 1,000 | / | / | / | / | |
| M16 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| M18 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M20 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M22 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M24 | 3 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M27 | 3 | 2,000 | 1,500 | 1 | 0,75 | ||
| M30 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M33 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M36 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M38 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M39 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M42 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M45 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M48 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M52 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M56 | 5,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| ...... | ...... | ...... | ...... | ...... | ...... | ...... | |
| M400 | 6 | 4,000 |

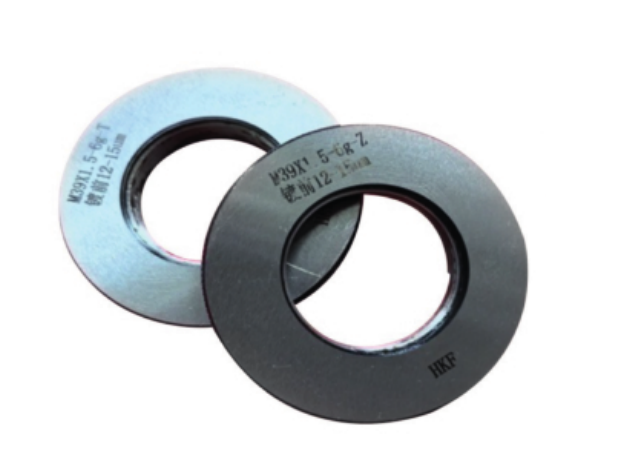

Калибры-кольца
- Стандарт: ГОСТ 17763–17764, GB/T 3934–2003.
- Тип: ПР и НЕ и другие.
- Диапазон диаметров: от 1,0 до 400 мм.
- Допуски: 3H, 4H, 4H5H, 5H, 5H6H, 5G6G, 6H, 6G, 6F, 6D, 7G6G, 7H6H, 8H, 8G.

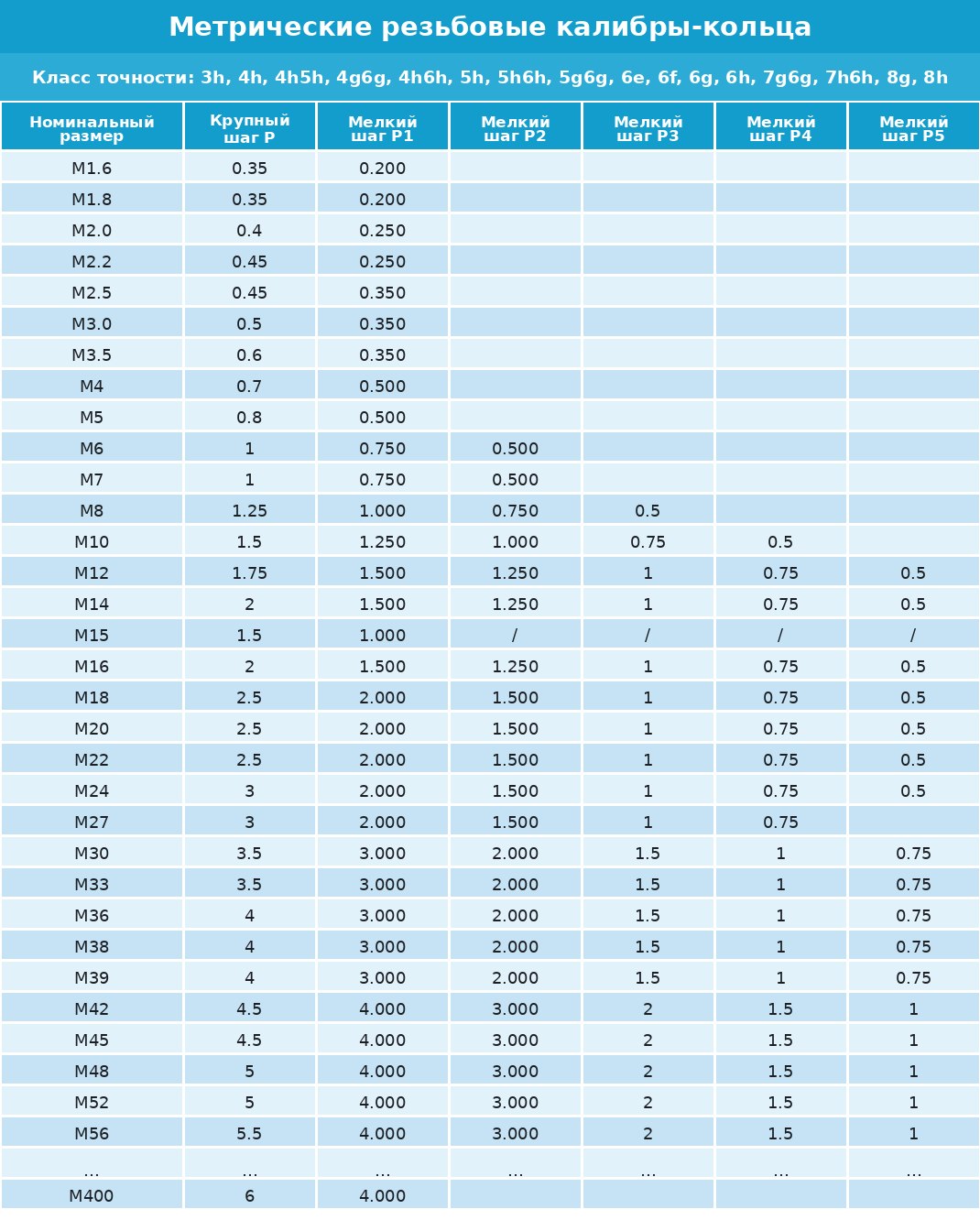

| Номинальный размер | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Шаг P | Класс точности |
|---|---|---|---|---|---|---|---|
| M1.6 | 0,35 | 0,200 | 3H, 4H, 4H5H, 5H, 5H6H, 5G6G, 6H, 6G, 6F, 6D, 7G6G, 7H6H, 8H, 8G | ||||
| M1.8 | 0,35 | 0,200 | |||||
| M2.0 | 0,4 | 0,250 | |||||
| M2.2 | 0,45 | 0,250 | |||||
| M2.5 | 0,45 | 0,350 | |||||
| M3.0 | 0,5 | 0,350 | |||||
| M3.5 | 0,6 | 0,350 | |||||
| M4 | 0,7 | 0,500 | |||||
| M5 | 0,8 | 0,500 | |||||
| M6 | 1 | 0,750 | 0,500 | ||||
| M7 | 1 | 0,750 | 0,500 | ||||
| M8 | 1,25 | 1,000 | 0,750 | 0,5 | |||
| M10 | 1,5 | 1,250 | 1,000 | 0,75 | 0,5 | ||
| M12 | 1,75 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| M14 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| M15 | 1,5 | 1,000 | / | / | / | / | |
| M16 | 2 | 1,500 | 1,250 | 1 | 0,75 | 0,5 | |
| M18 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M20 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M22 | 2,5 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M24 | 3 | 2,000 | 1,500 | 1 | 0,75 | 0,5 | |
| M27 | 3 | 2,000 | 1,500 | 1 | 0,75 | ||
| M30 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M33 | 3,5 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M36 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M38 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M39 | 4 | 3,000 | 2,000 | 1,5 | 1 | 0,75 | |
| M42 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M45 | 4,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M48 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M52 | 5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| M56 | 5,5 | 4,000 | 3,000 | 2 | 1,5 | 1 | |
| ...... | ...... | ...... | ...... | ...... | ...... | ...... | |
| M400 | 6 | 4,000 |
Дополнительно
- Материалы: сталь, твёрдый сплав.
- Покрытия: хромирование (износостойкость), воронение (защита от коррозии + визуальный индикатор износа).
- Контрольные калибры: КПР-ПР, КНЕ-ПР, КПР-НЕ, КНЕ-НЕ.
- Калибры-износа: КИ, КИ-НЕ.
- Нестандартные размеры — по чертежу заказчика.
