Гладкие калибры

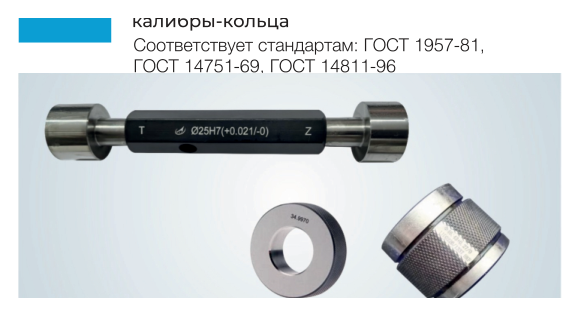

Гладкие калибры применяются для контроля цилиндрических поверхностей — отверстий (пробки), валов (скобы) и шпоночных пазов. Рабочая поверхность гладкая: калибр проверяет только размер и форму.

Стандарт: ГОСТ 14811, ГОСТ 14751, GB 1957-81.
Диапазон диаметров: от 1,8 до 300 мм.
Класс точности: IT6–IT12.
Конструкция: двусторонние (ПР + НЕ) или односторонние; свыше 100 мм — насадные и листовые.
Материал: сталь, хромирование или воронение.

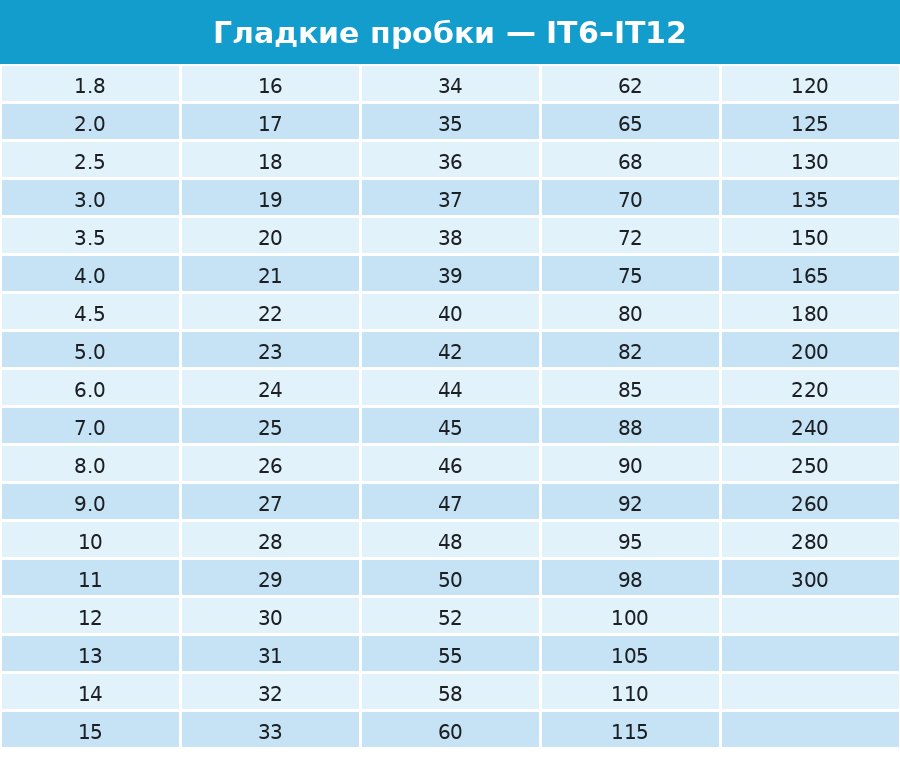

Гладкие пробки — IT6–IT12

1.8	16	34	62	120
2.0	17	35	65	125
2.5	18	36	68	130
3.0	19	37	70	135
3.5	20	38	72	150
4.0	21	39	75	165
4.5	22	40	80	180
5.0	23	42	82	200
6.0	24	44	85	220
7.0	25	45	88	240
8.0	26	46	90	250
9.0	27	47	92	260
10	28	48	95	280
11	29	50	98	300
12	30	52	100
13	31	55	105
14	32	58	110
15	33	60	115

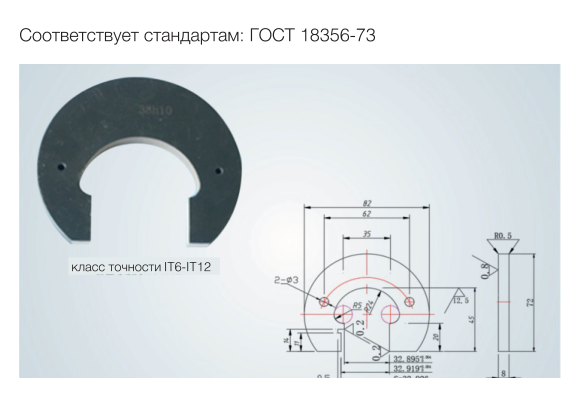

Калибры-скобы

Стандарт: ГОСТ 14751-69.
Диапазон: от 1 до 250 мм.
Класс точности: IT6–IT12.
Типы: нерегулируемые (жёсткие) и регулируемые (с компенсацией износа).
Материал: сталь, рабочие поверхности закалены и отшлифованы.

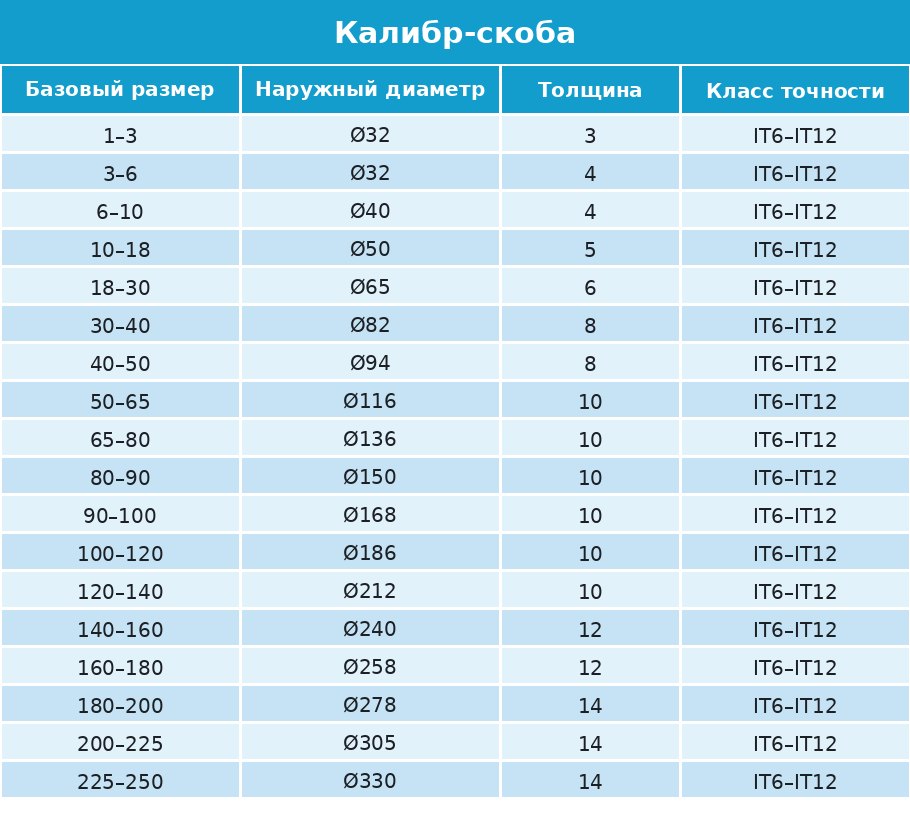

Калибр-скоба

Базовый размер	Наружный диаметр	Толщина	Класс точности
1–3	Ø32	3	IT6–IT12
3–6	Ø32	4	IT6–IT12
6–10	Ø40	4	IT6–IT12
10–18	Ø50	5	IT6–IT12
18–30	Ø65	6	IT6–IT12
30–40	Ø82	8	IT6–IT12
40–50	Ø94	8	IT6–IT12
50–65	Ø116	10	IT6–IT12
65–80	Ø136	10	IT6–IT12
80–90	Ø150	10	IT6–IT12
90–100	Ø168	10	IT6–IT12
100–120	Ø186	10	IT6–IT12
120–140	Ø212	10	IT6–IT12
140–160	Ø240	12	IT6–IT12
160–180	Ø258	12	IT6–IT12
180–200	Ø278	14	IT6–IT12
200–225	Ø305	14	IT6–IT12
225–250	Ø330	14	IT6–IT12

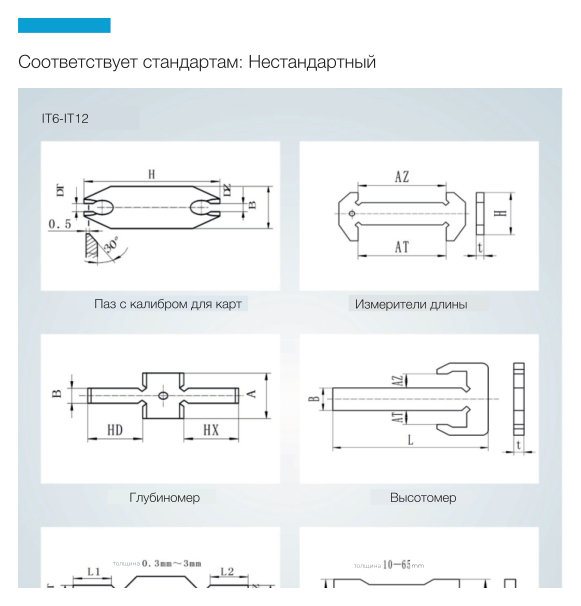

Калибры для пазов / шпоночные

Диапазон ширины паза: от 0,3 до 65 мм.
Класс точности: IT6–IT12.
Виды: калибры-пробки для пазов, глубиномеры, высотомеры, шаблоны.
Назначение: контроль ширины, глубины и расположения шпоночных пазов, шлицевых соединений и канавок.
Стандарт: по ГОСТ или чертежу заказчика.
