Нефтегазовые калибры API

Калибры для контроля резьбы обсадных, насосно-компрессорных, бурильных и линейных труб по стандартам API.

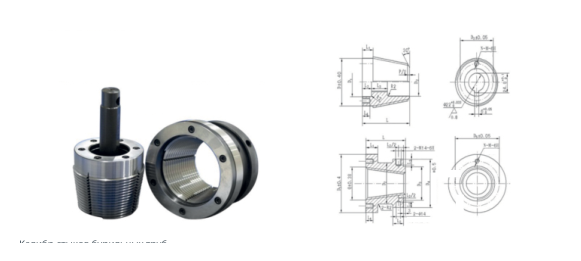

Нефтегазовые резьбовые калибры API

  • Стандарт: API Spec 7-2.
  • Тип: пробки и кольца, ПР и НЕ и другие.
  • Типы резьбы: NC, IF.
  • Применение: калибры предназначены для проверки качества замковой резьбы на элементах бурильной колонны (трубах, замках, переводниках) в нефтегазовой отрасли.

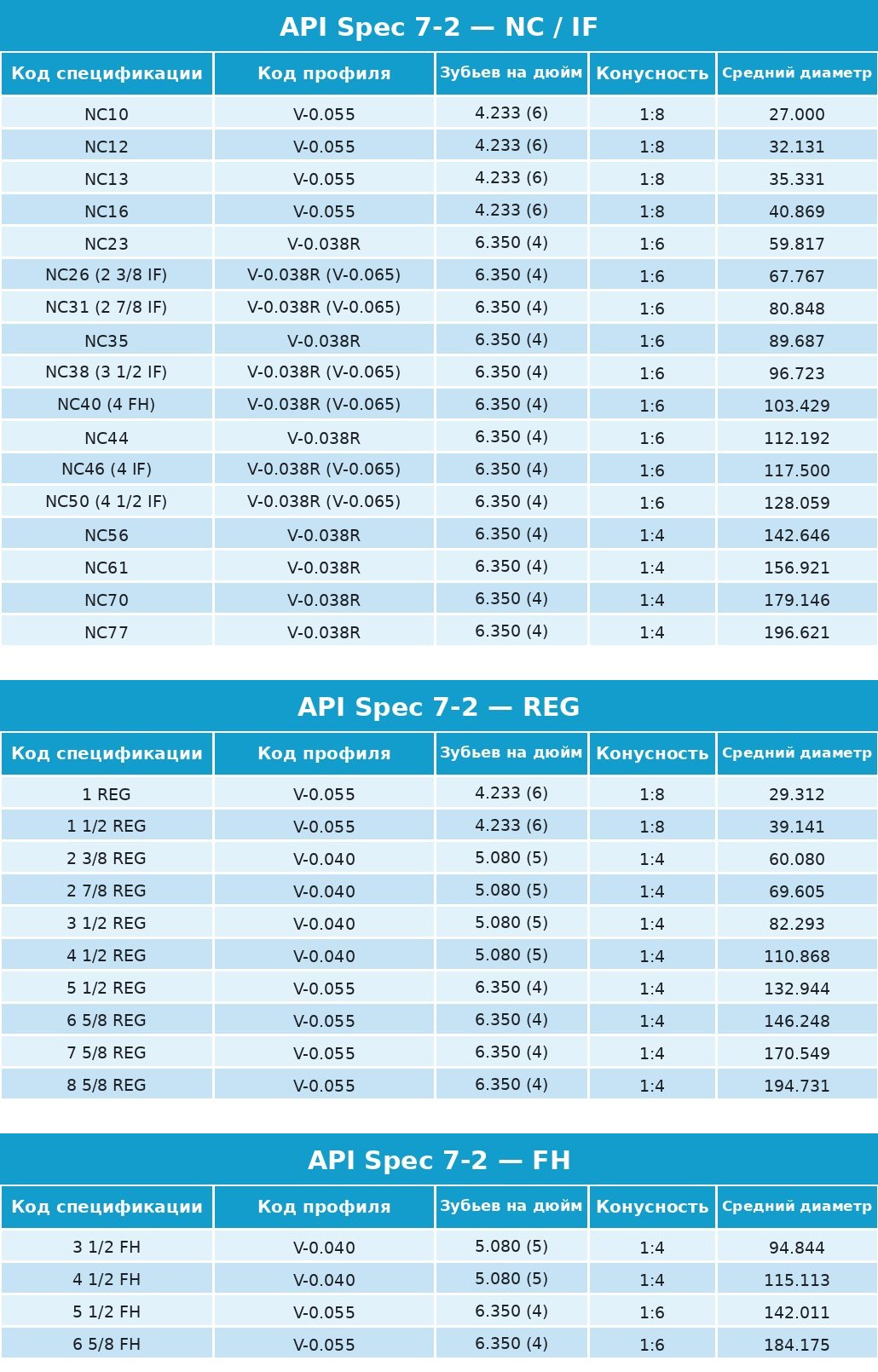

API Spec 7-2 — NC / IF

Код спецификации Код профиля Зубьев на дюйм Конусность Средний диаметр
NC10V-0.0554.233 (6)1:827.000
NC12V-0.0554.233 (6)1:832.131
NC13V-0.0554.233 (6)1:835.331
NC16V-0.0554.233 (6)1:840.869
NC23V-0.038R6.350 (4)1:659.817
NC26 (2 3/8 IF)V-0.038R (V-0.065)6.350 (4)1:667.767
NC31 (2 7/8 IF)V-0.038R (V-0.065)6.350 (4)1:680.848
NC35V-0.038R6.350 (4)1:689.687
NC38 (3 1/2 IF)V-0.038R (V-0.065)6.350 (4)1:696.723
NC40 (4 FH)V-0.038R (V-0.065)6.350 (4)1:6103.429
NC44V-0.038R6.350 (4)1:6112.192
NC46 (4 IF)V-0.038R (V-0.065)6.350 (4)1:6117.500
NC50 (4 1/2 IF)V-0.038R (V-0.065)6.350 (4)1:6128.059
NC56V-0.038R6.350 (4)1:4142.646
NC61V-0.038R6.350 (4)1:4156.921
NC70V-0.038R6.350 (4)1:4179.146
NC77V-0.038R6.350 (4)1:4196.621

API Spec 7-2 — REG

Код спецификации Код профиля Зубьев на дюйм Конусность Средний диаметр
1 REGV-0.0554.233 (6)1:829.312
1 1/2 REGV-0.0554.233 (6)1:839.141
2 3/8 REGV-0.0405.080 (5)1:460.080
2 7/8 REGV-0.0405.080 (5)1:469.605
3 1/2 REGV-0.0405.080 (5)1:482.293
4 1/2 REGV-0.0405.080 (5)1:4110.868
5 1/2 REGV-0.0556.350 (4)1:4132.944
6 5/8 REGV-0.0556.350 (4)1:4146.248
7 5/8 REGV-0.0556.350 (4)1:4170.549
8 5/8 REGV-0.0556.350 (4)1:4194.731

API Spec 7-2 — FH

Код спецификации Код профиля Зубьев на дюйм Конусность Средний диаметр
3 1/2 FHV-0.0405.080 (5)1:494.844
4 1/2 FHV-0.0405.080 (5)1:4115.113
5 1/2 FHV-0.0556.350 (4)1:6142.011
6 5/8 FHV-0.0556.350 (4)1:6184.175

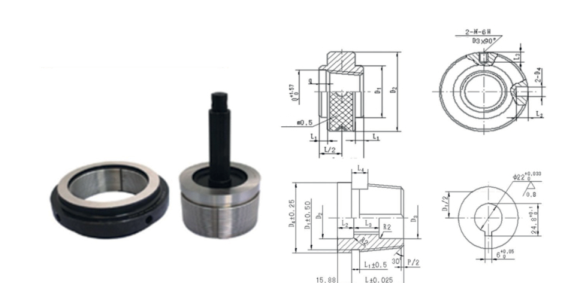

Калибры для контроля резьбы обсадных труб и соединительных элементов API

  • Стандарт: API Spec 5CT / API Spec 5B.
  • Тип: пробки и кольца, ПР и НЕ и другие.
  • Типы резьбы: CSG (STC), LCSG (LTC), BCSG (BTC).
  • Применение: для проверки качества и точности резьбы на обсадных трубах и муфтах в нефтегазовой отрасли.
Код спецификации Тип резьбы Зубьев на дюйм Конусность Профиль зуба
CSG/LCSG BCSG CSG/LCSG BCSG CSG/LCSG BCSG CSG/LCSG BCSG
4 1/2114,30114,303.175 (8)5.08(5)1:161:1660°3°, 10°
5127,00127,003.175 (8)5.08(5)1:161:1660°3°, 10°
5 1/2139,70139,703.175 (8)5.08(5)1:161:1660°3°, 10°
6 5/8168,28168,283.175 (8)5.08(5)1:161:1660°3°, 10°
7177,80177,803.175 (8)5.08(5)1:161:1660°3°, 10°
7 5/8193,68193,683.175 (8)5.08(5)1:161:1660°3°, 10°
8 5/8219,08219,083.175 (8)5.08(5)1:161:1660°3°, 10°
9 5/8244,48244,483.175 (8)5.08(5)1:161:1660°3°, 10°
10 3/4273,05273,053.175 (8)5.08(5)1:161:1660°3°, 10°
11 3/4298,45298,453.175 (8)5.08(5)1:161:1660°3°, 10°
13 3/8339,73339,733.175 (8)5.08(5)1:161:1660°3°, 10°
16406,40406,403.175 (8)5.08(5)1:161:1660°3°, 10°
18 5/8473,08473,083.175 (8)5.08(5)1:161:1260°3°, 10°
20508,00508,003.175 (8)5.08(5)1:161:1260°3°, 10°

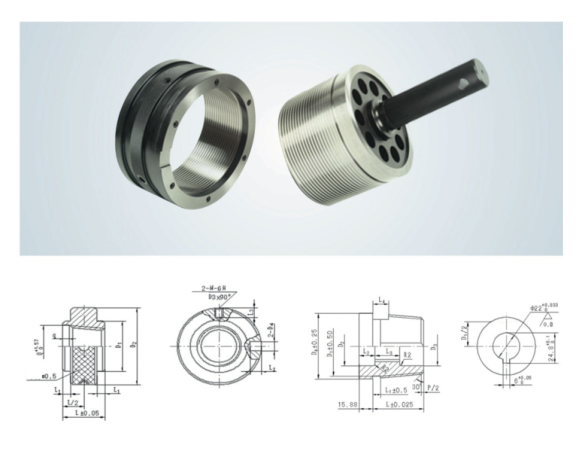

Калибры для контроля резьбы насосно-компрессорных труб (НКТ) API

  • Стандарт: API Spec 5B.
  • Тип: пробки и кольца, ПР и НЕ и другие.
  • Типы резьбы: TBG NU, UP TBG (EUE).
  • Применение: для проверки точности и качества резьбы на насосно-компрессорных трубах и муфтах в нефтегазовой отрасли.

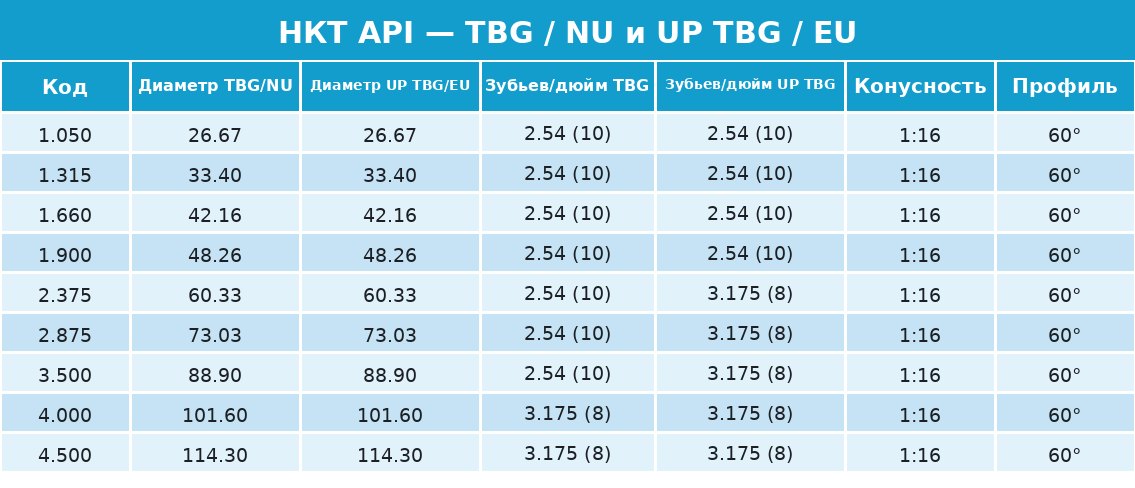

Калибр резьбы масляных трубок API

Код спецификации Тип резьбы Зубьев на дюйм Конусность Профиль зуба
TBG, NU UP TBG, EU TBG, NU UP TBG, EU
1,05026,6726,672.54 (10)2.54 (10)1:1660°
1,31533,4033,402.54 (10)2.54 (10)1:1660°
1,66042,1642,162.54 (10)2.54 (10)1:1660°
1,90048,2648,262.54 (10)2.54 (10)1:1660°
2,37560,3360,332.54 (10)3.175 (8)1:1660°
2,87573,0373,032.54 (10)3.175 (8)1:1660°
3,50088,9088,902.54 (10)3.175 (8)1:1660°
4,000101,60101,603.175 (8)3.175 (8)1:1660°
4,500114,30114,303.175 (8)3.175 (8)1:1660°

Калибры для контроля конической трубной резьбы линейных труб по API

  • Стандарт: API Spec 5B.
  • Тип: пробки и кольца, ПР и НЕ и другие.
  • Тип резьбы: LP.
  • Применение: контроль соединения труб в трубопроводах среднего давления в нефтегазовой отрасли.

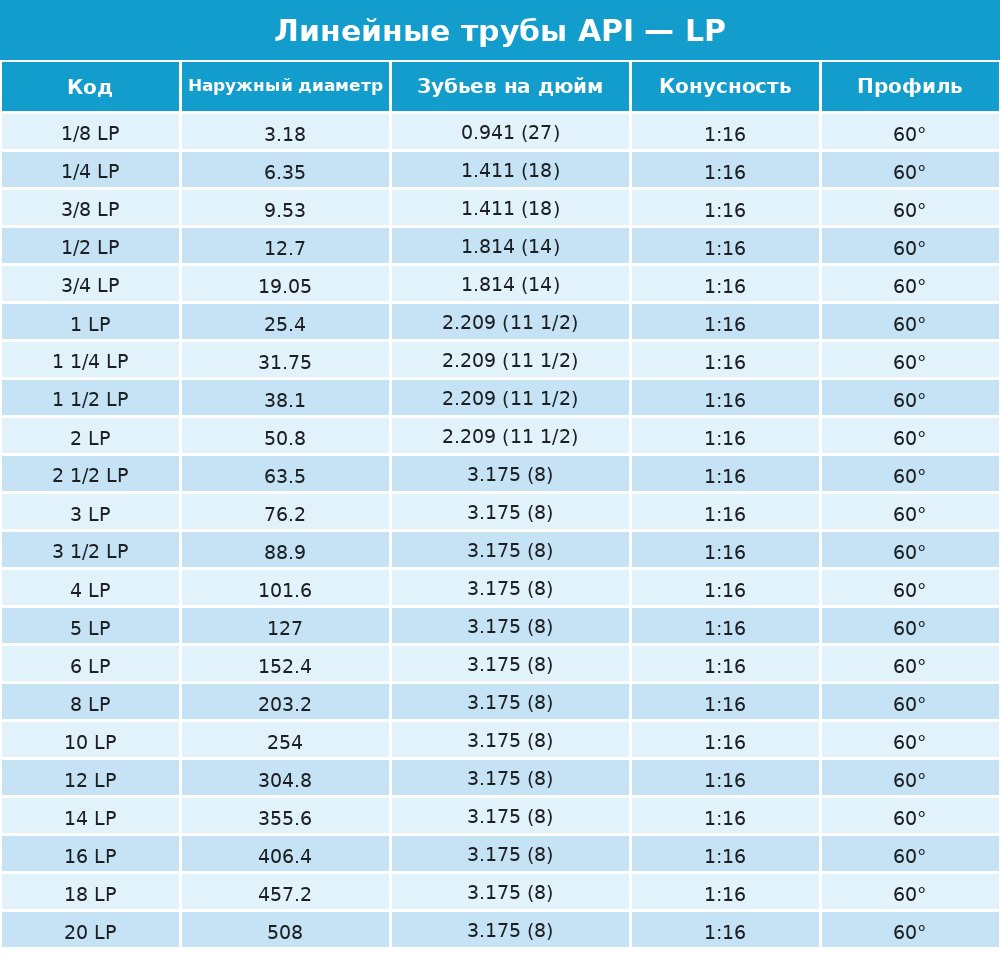

Линейные трубы API — LP

Код Наружный диаметр Зубьев на дюйм Конусность Профиль
1/8 LP3.180.941 (27)1:1660°
1/4 LP6.351.411 (18)1:1660°
3/8 LP9.531.411 (18)1:1660°
1/2 LP12.71.814 (14)1:1660°
3/4 LP19.051.814 (14)1:1660°
1 LP25.42.209 (11 1/2)1:1660°
1 1/4 LP31.752.209 (11 1/2)1:1660°
1 1/2 LP38.12.209 (11 1/2)1:1660°
2 LP50.82.209 (11 1/2)1:1660°
2 1/2 LP63.53.175 (8)1:1660°
3 LP76.23.175 (8)1:1660°
3 1/2 LP88.93.175 (8)1:1660°
4 LP101.63.175 (8)1:1660°
5 LP1273.175 (8)1:1660°
6 LP152.43.175 (8)1:1660°
8 LP203.23.175 (8)1:1660°
10 LP2543.175 (8)1:1660°
12 LP304.83.175 (8)1:1660°
14 LP355.63.175 (8)1:1660°
16 LP406.43.175 (8)1:1660°
18 LP457.23.175 (8)1:1660°
20 LP5083.175 (8)1:1660°

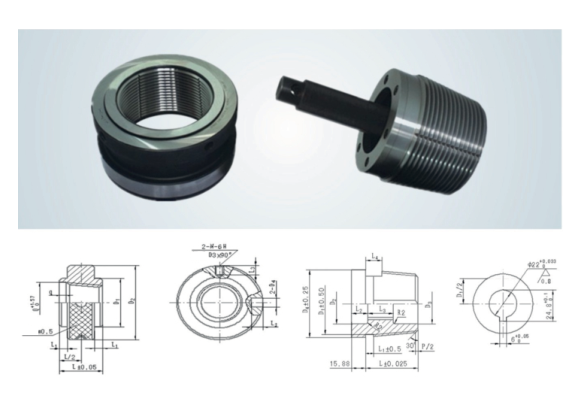

Калибры для контроля конической резьбы бурильных труб по API

  • Стандарт: API Spec 5DP / API Spec 7-2.
  • Тип: пробки и кольца, ПР и НЕ и другие.
  • Тип резьбы: DP, UP DP.
  • Применение: для проверки качества и точности резьбы на бурильных трубах и соединительных элементах в нефтегазовой отрасли.

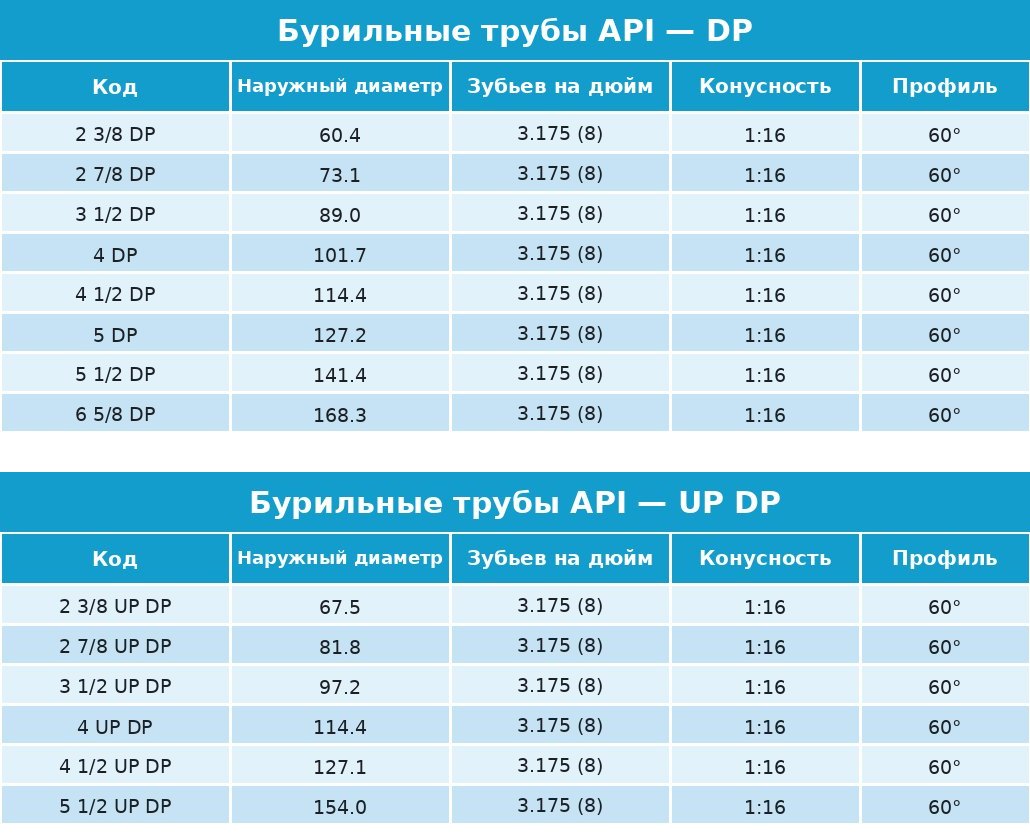

Бурильные трубы API — DP

Код Наружный диаметр Зубьев на дюйм Конусность Профиль
2 3/8 DP60.43.175 (8)1:1660°
2 7/8 DP73.13.175 (8)1:1660°
3 1/2 DP89.03.175 (8)1:1660°
4 DP101.73.175 (8)1:1660°
4 1/2 DP114.43.175 (8)1:1660°
5 DP127.23.175 (8)1:1660°
5 1/2 DP141.43.175 (8)1:1660°
6 5/8 DP168.33.175 (8)1:1660°

Бурильные трубы API — UP DP

Код Наружный диаметр Зубьев на дюйм Конусность Профиль
2 3/8 UP DP67.53.175 (8)1:1660°
2 7/8 UP DP81.83.175 (8)1:1660°
3 1/2 UP DP97.23.175 (8)1:1660°
4 UP DP114.43.175 (8)1:1660°
4 1/2 UP DP127.13.175 (8)1:1660°
5 1/2 UP DP154.03.175 (8)1:1660°
